デル(DELL)「Latitude CPi A」の分解手順(2)

CPUとマザーボード交換

外枠(パームレスト)を外した
ところ
パームレストをはずしたところ

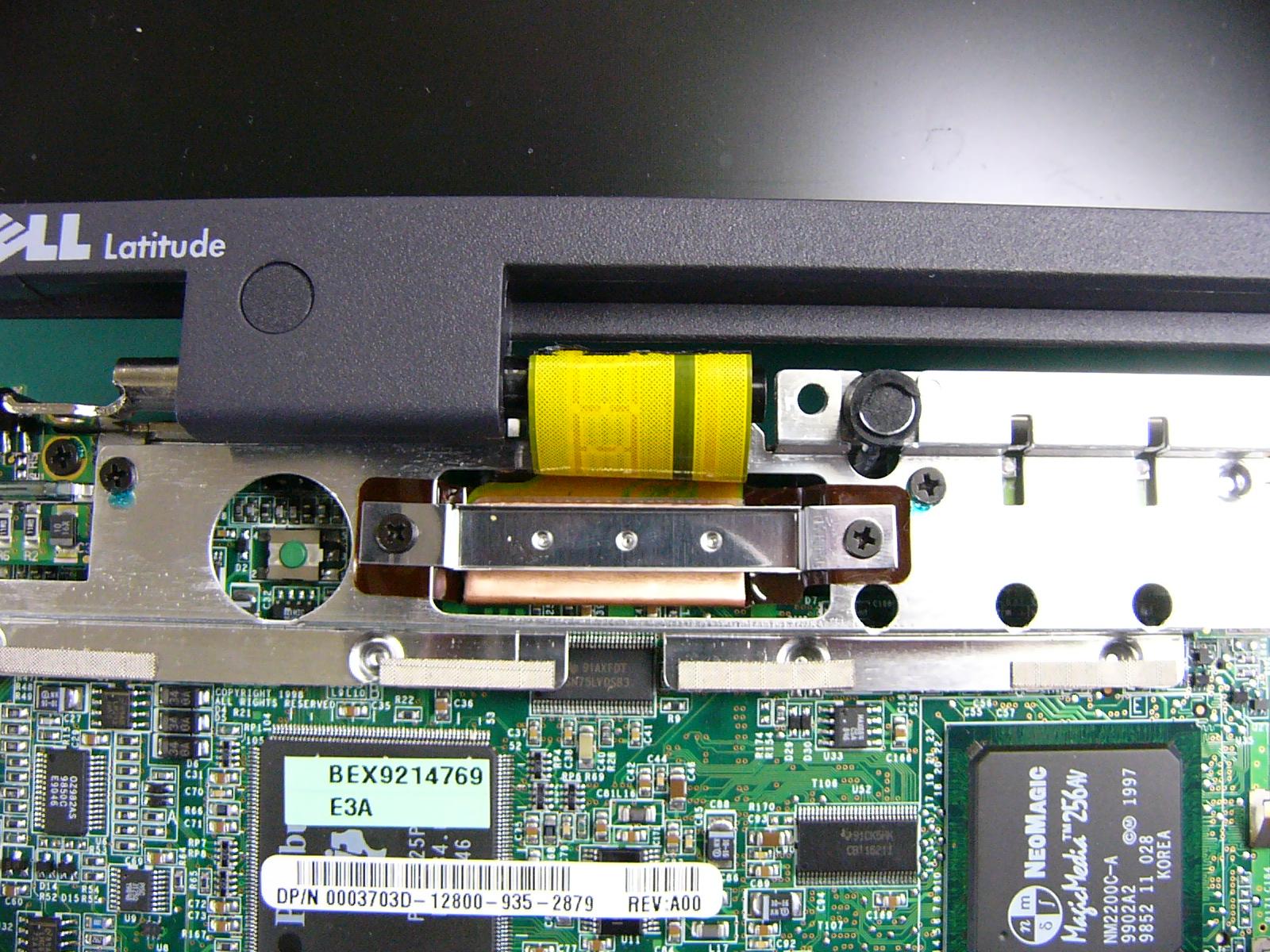

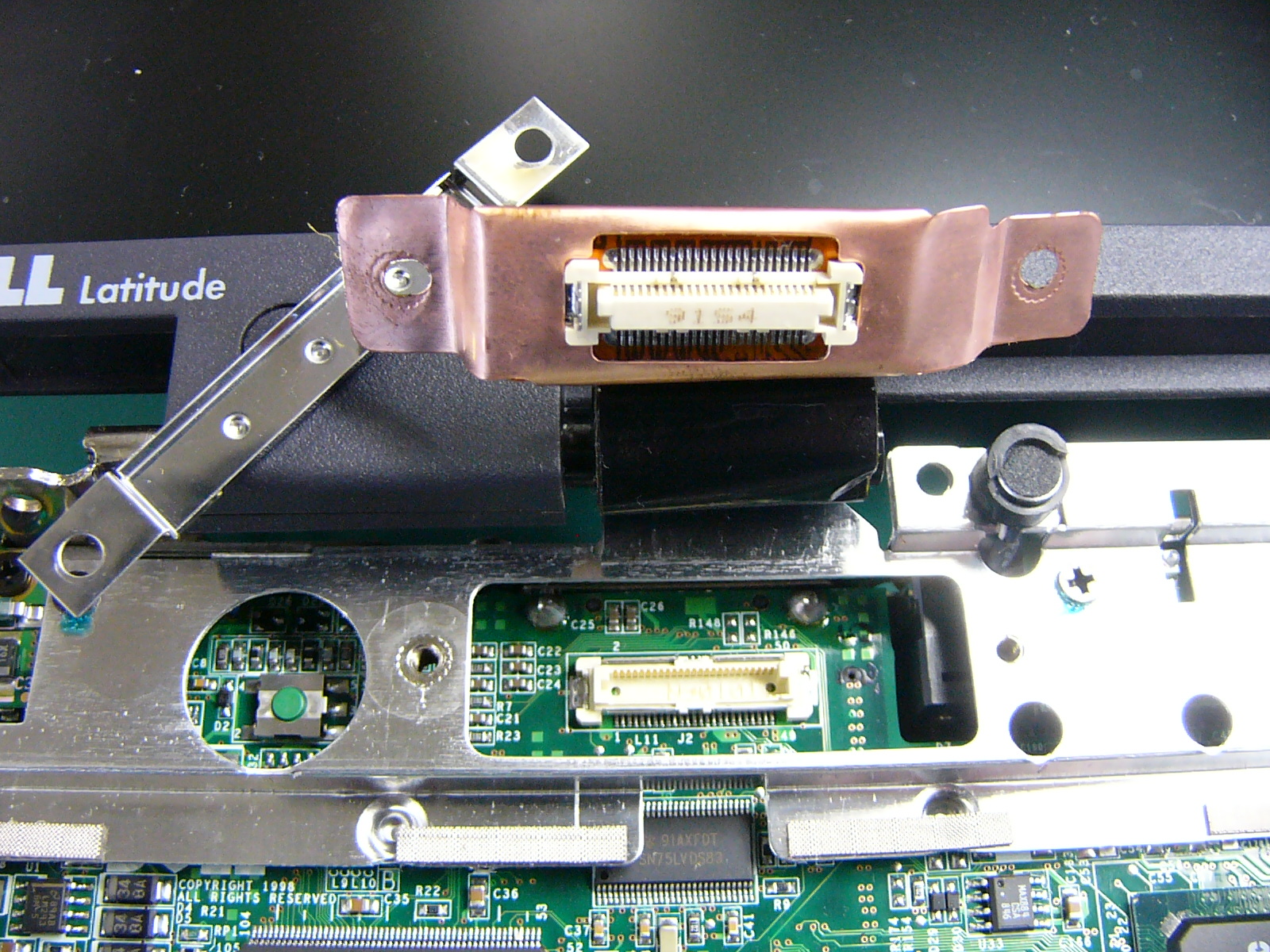

液晶パネルのケーブル
(フレキシブルケーブル)
を外します。
液晶パネルのケーブルとコネクター
止め具のネジを外して
コネクタを抜きます。
ケーブルをはずします。

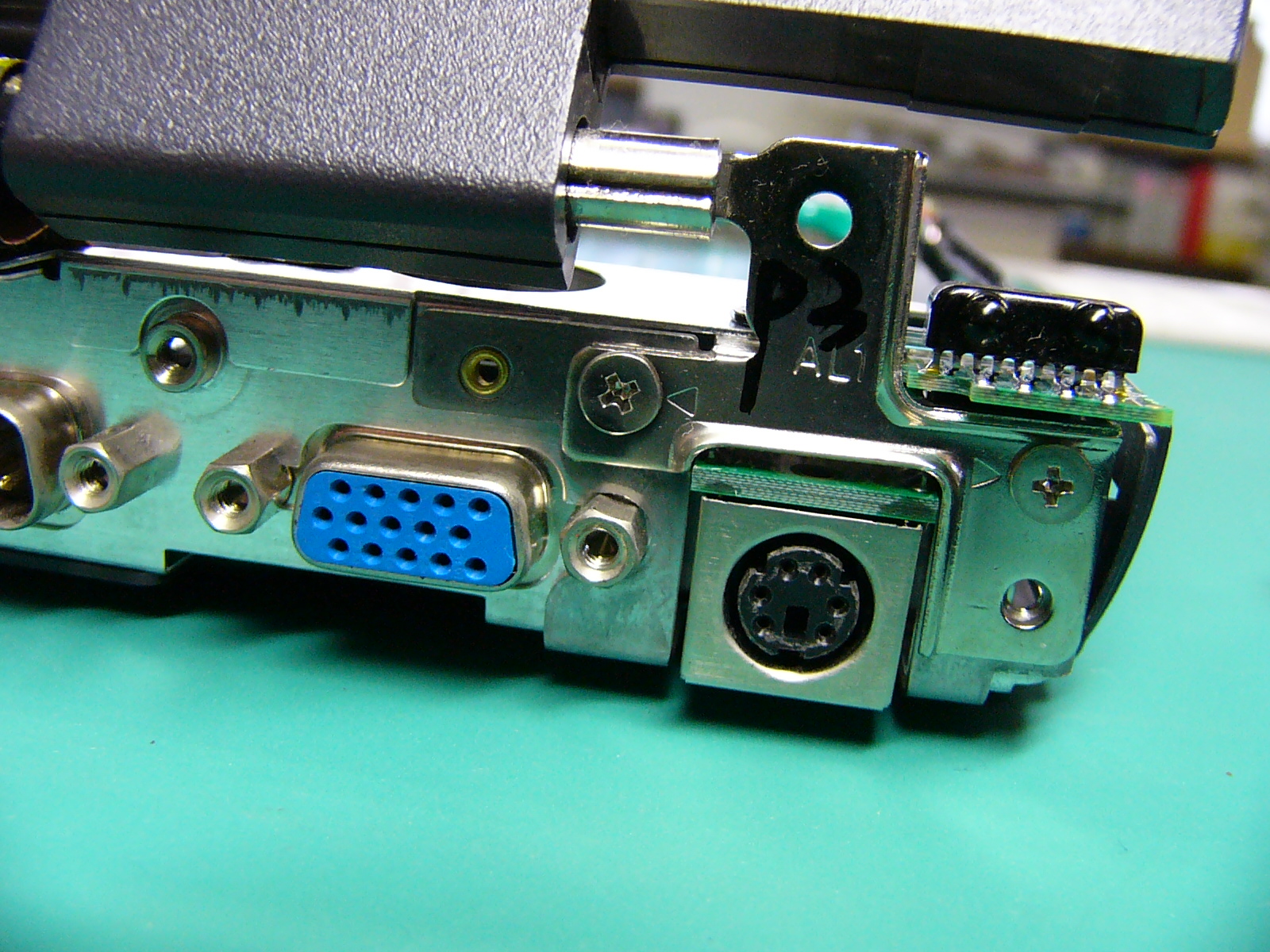

背面両脇にある液晶
パネルの取り付けネジ
を外します。

(組み立てる時にネジ
穴を間違えないように
チェックしておきましょう。)

液晶パネルの取り付けねじをはずします。
液晶パネル取り付けねじ
液晶パネルを外した
ところ
右上の金属カバーで
CPUの放熱を行って
います。
液晶パネルをはずしました。

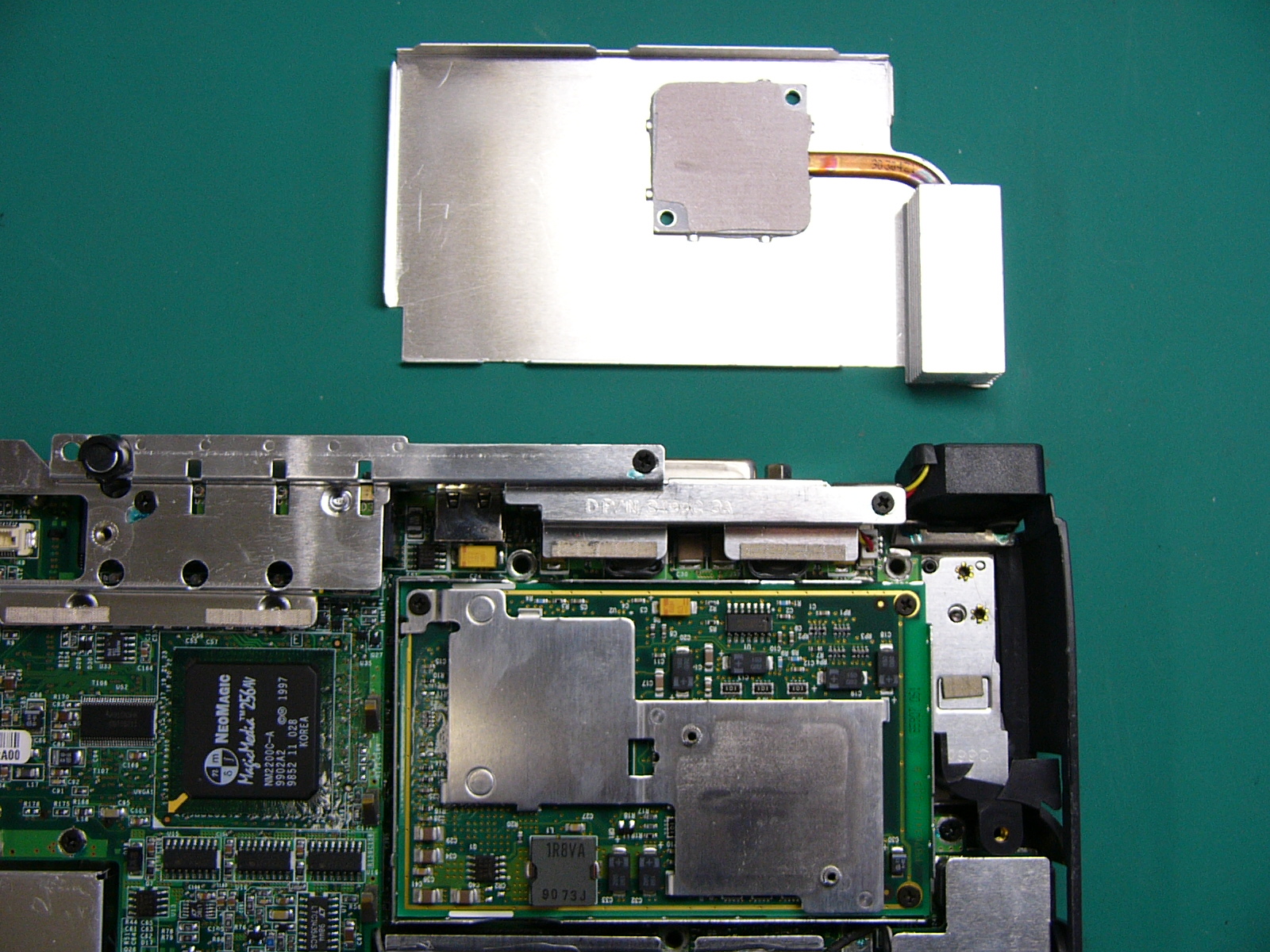

CPUの放熱カバーを
外したところ
(PentiumU366MHz
ですが見た目からは
よくわかりません。)
CPUが現れます。

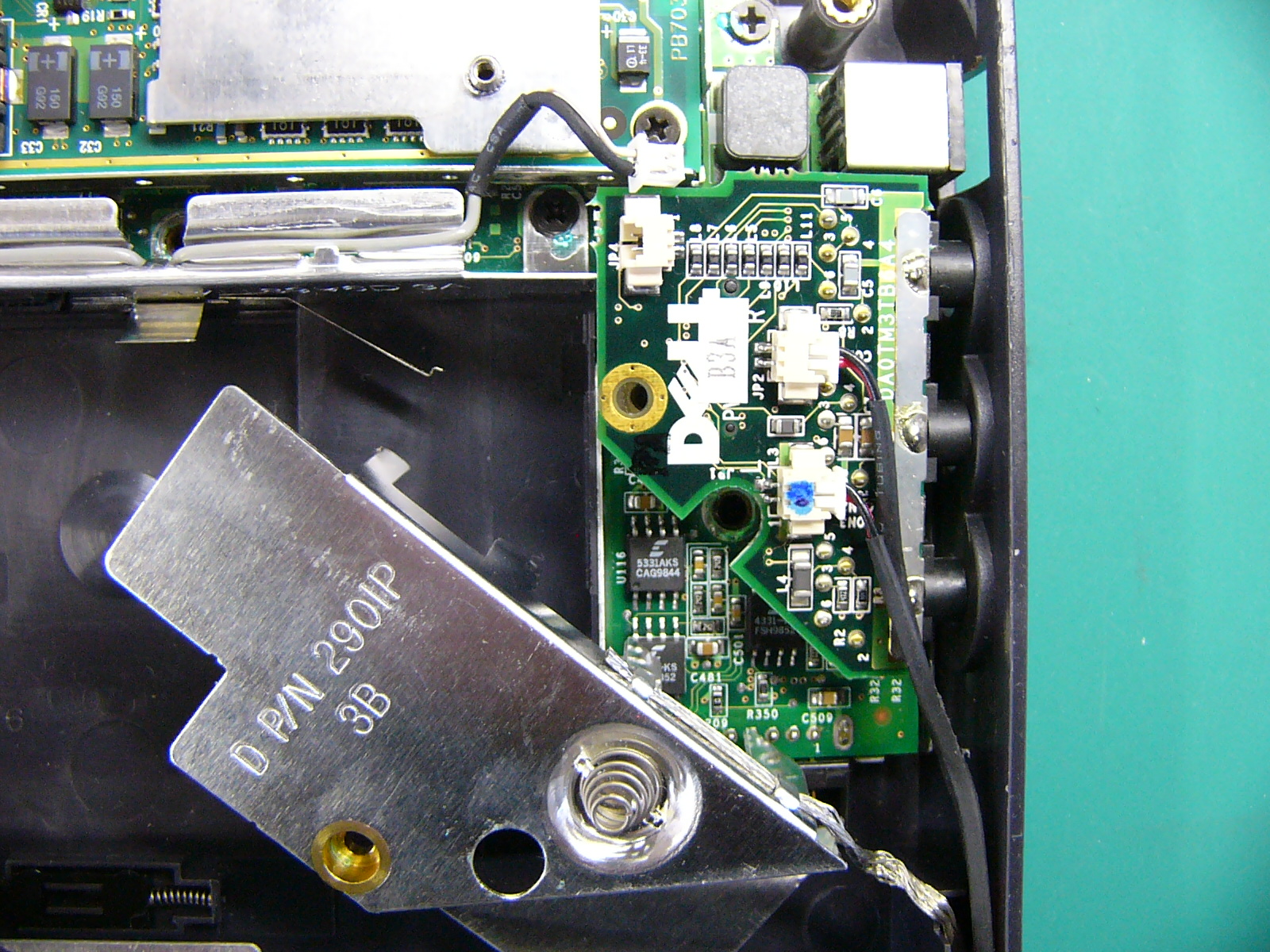

マザーボードを取り外す
ために、右端中段にある
サウンド基盤を外しておき
ます。
(マイクケーブルを抜いて
からネジを外します。)
サウンド基盤をフレームからはずします。

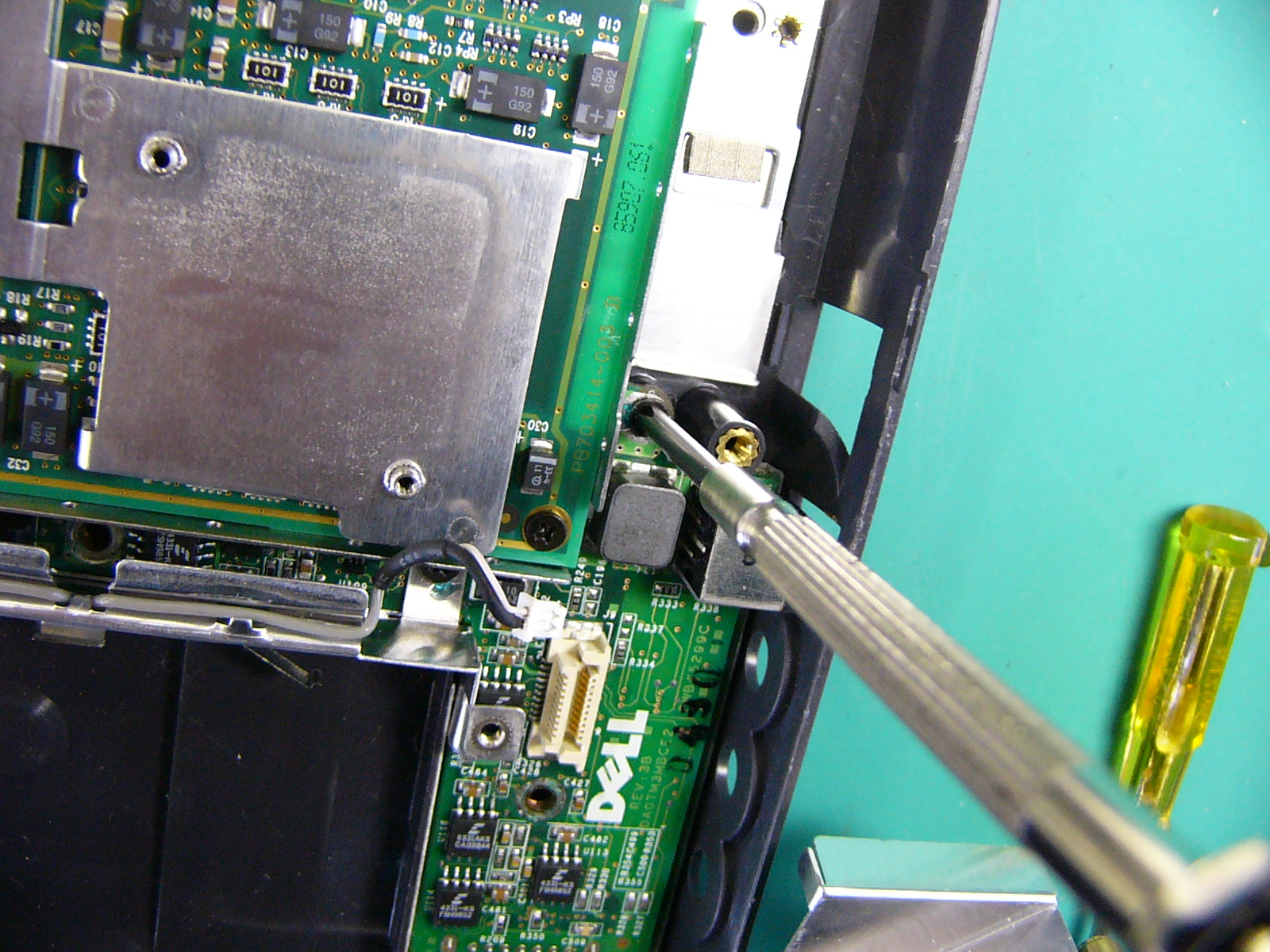

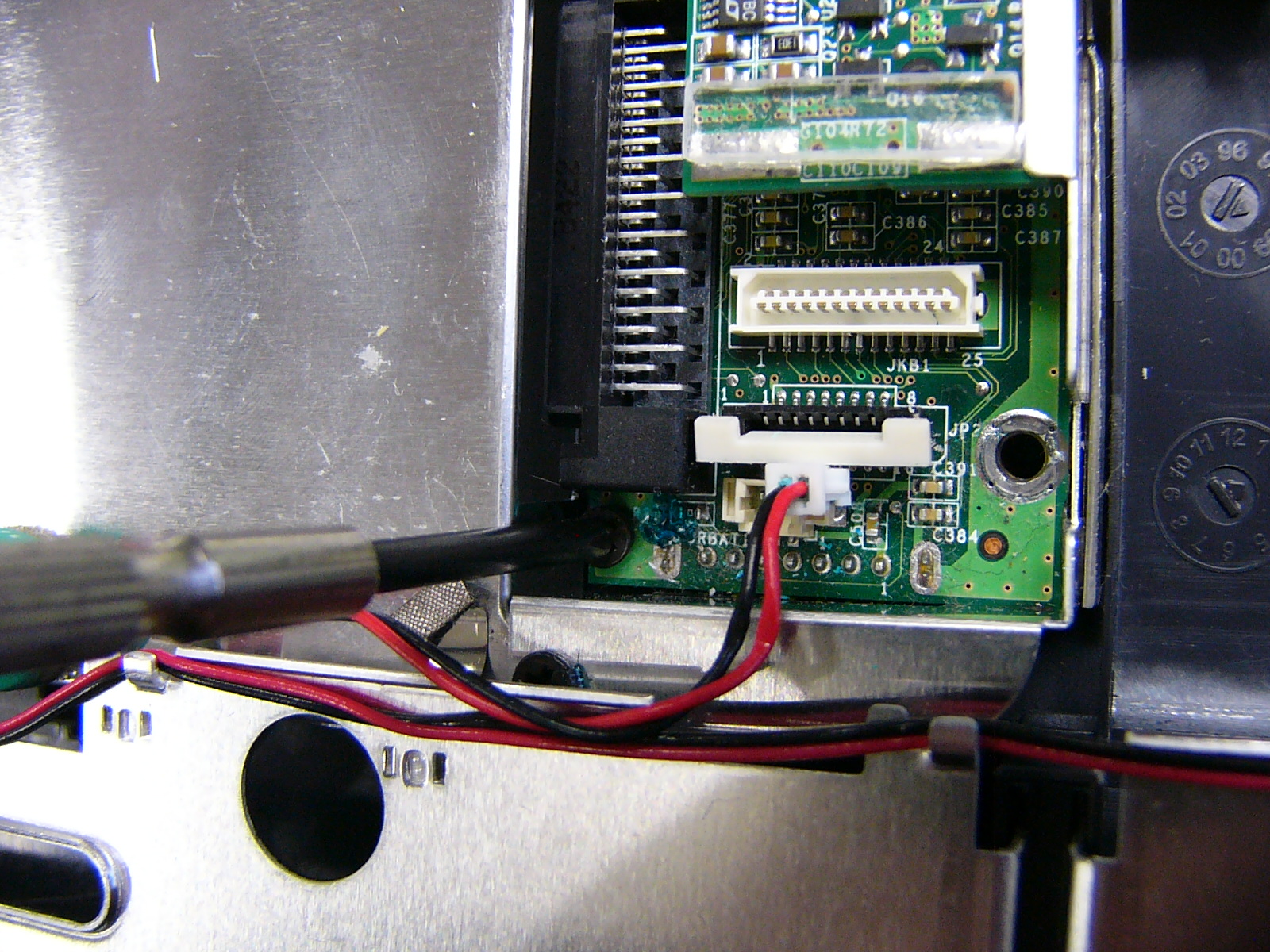

まだ外していない、筐体
(フレーム)の取り付け
ネジは、CPUの右側・
サウンド基盤の上側に
ある1本と
CMOSバックアップ電池の
コネクタ左側にあるネジ
1本(合計2本)だけです。
サウンド基盤付近のねじ
バックアップ電池付近のねじ

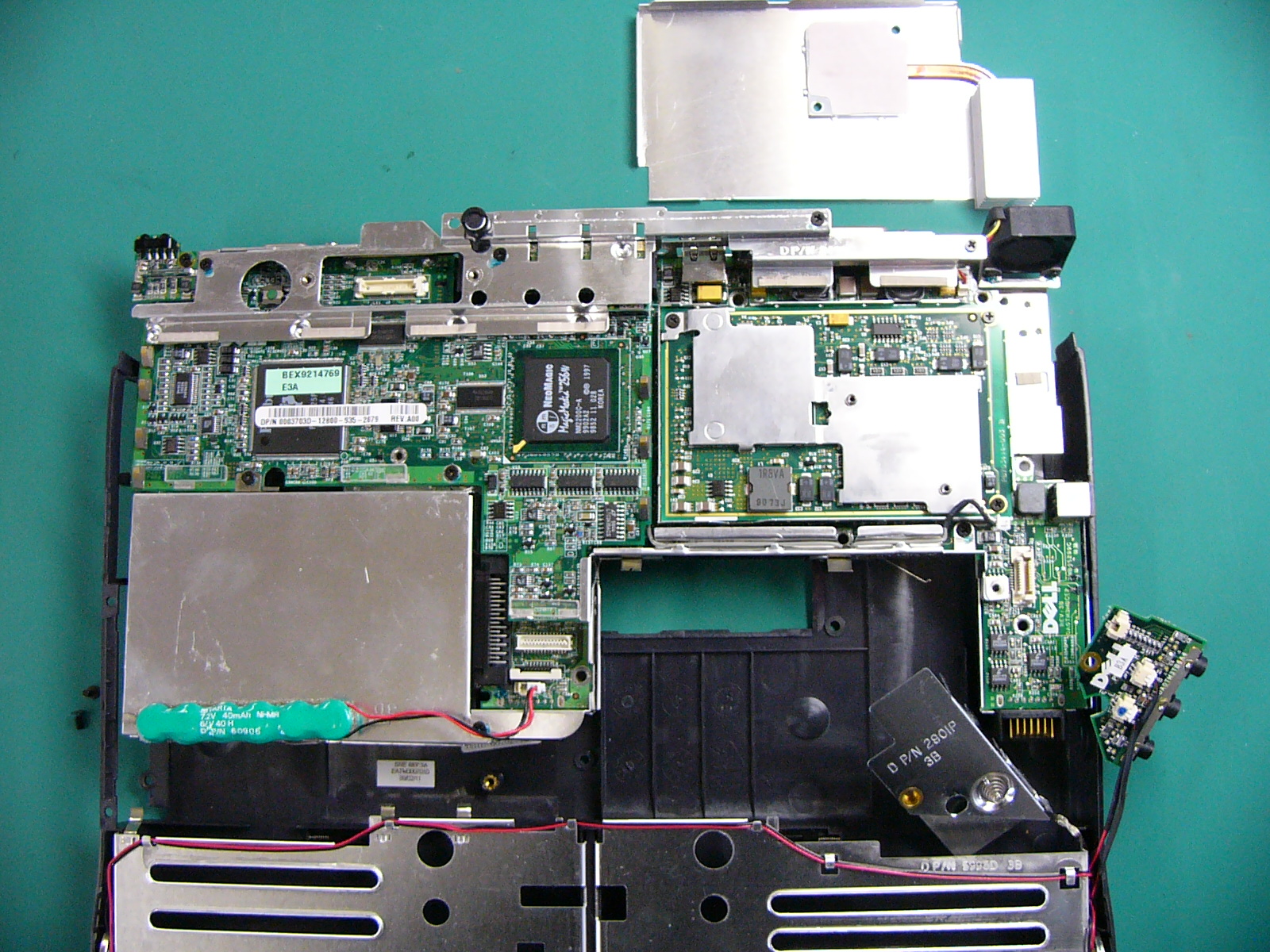

マザーボードをゆっくり、
慎重にフレームから外し
ます。
(フレームには、マザー
ボード固定用のツメが
あるため引っかかりが
あります。)
マザーボードをフレームからはずす。

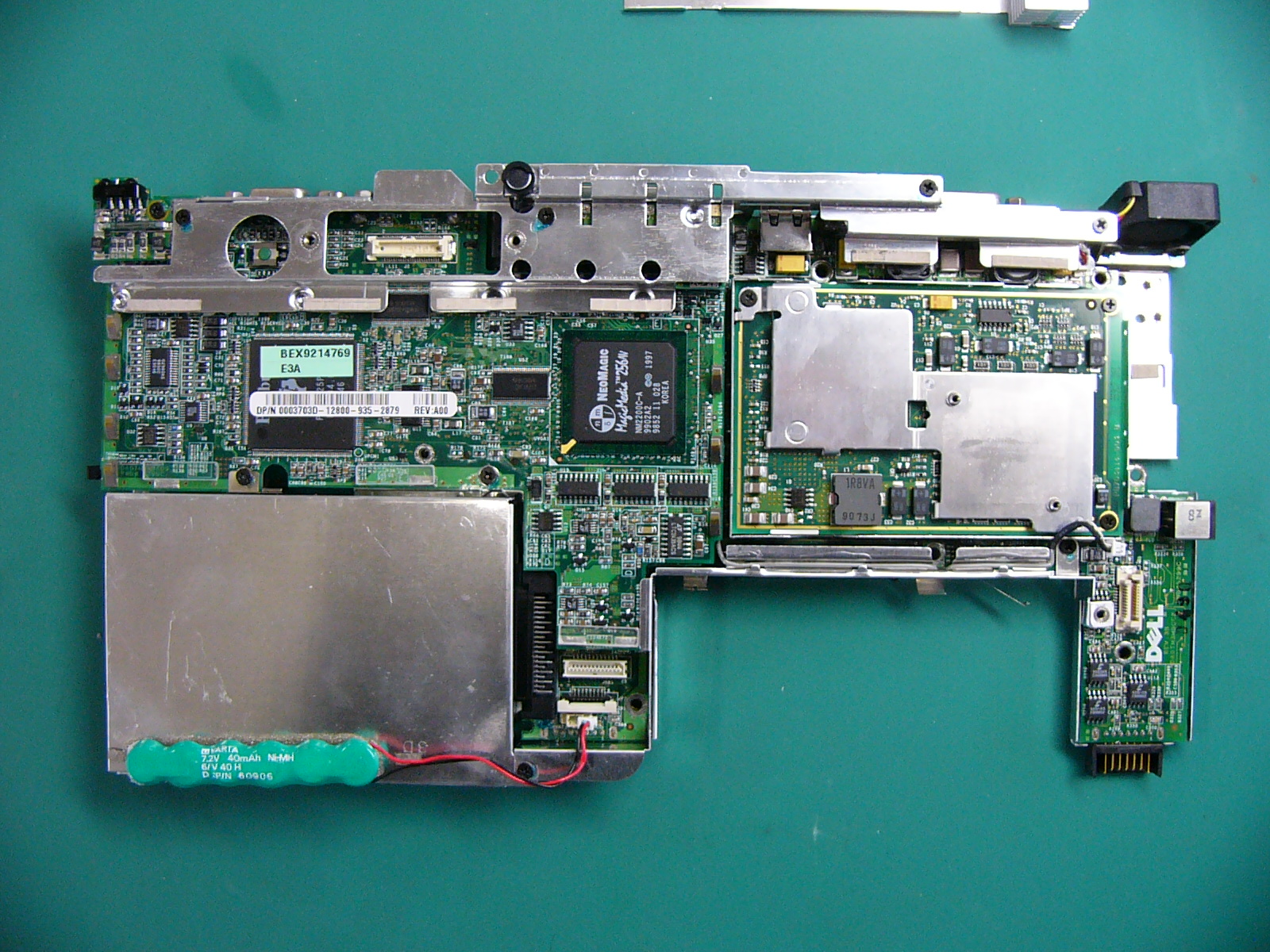

マザーボードを取り出した
ところ
(上面)
マザーボードの取り外し

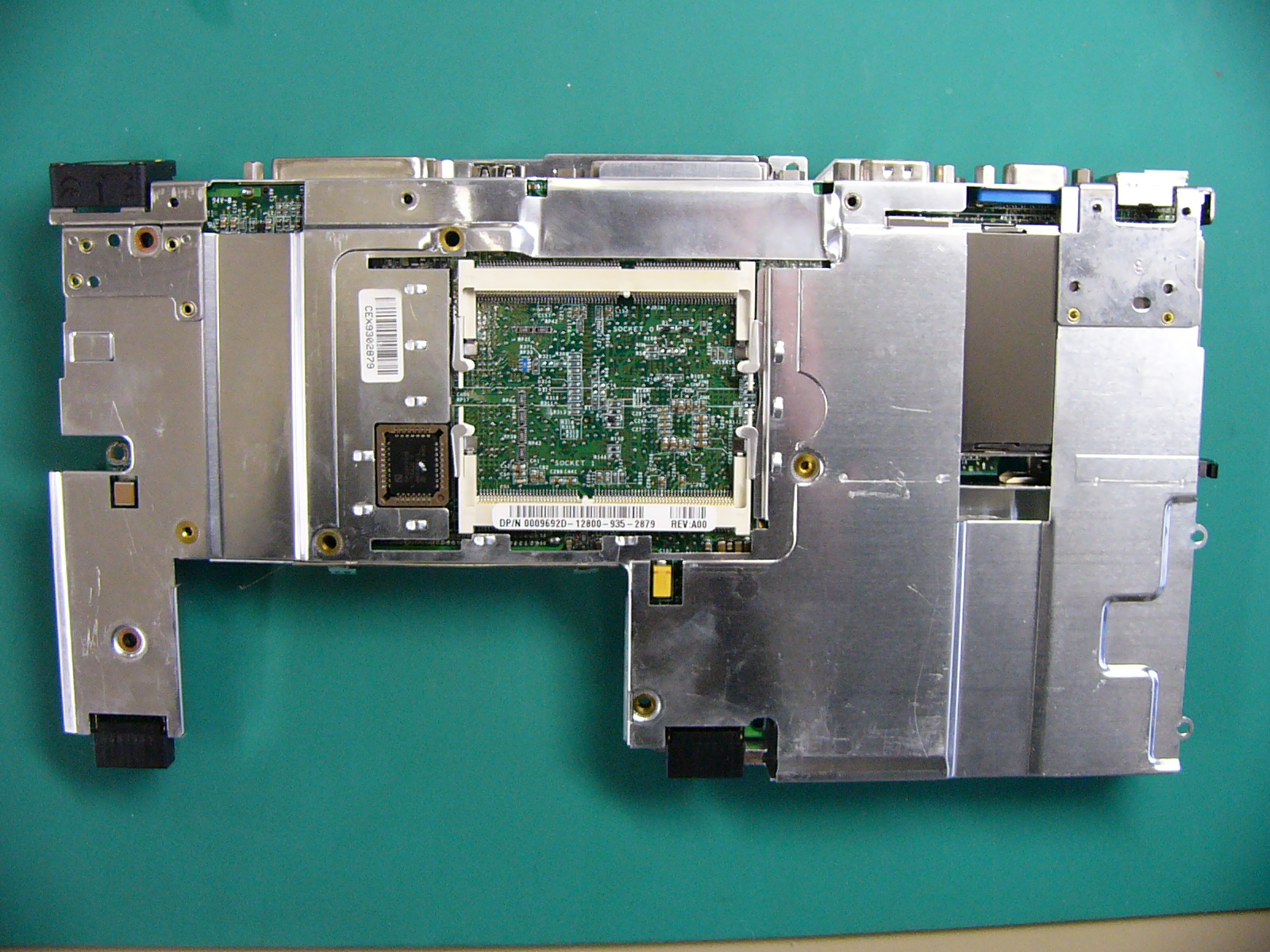

マザーボード底面(裏面) マザーボードの裏面

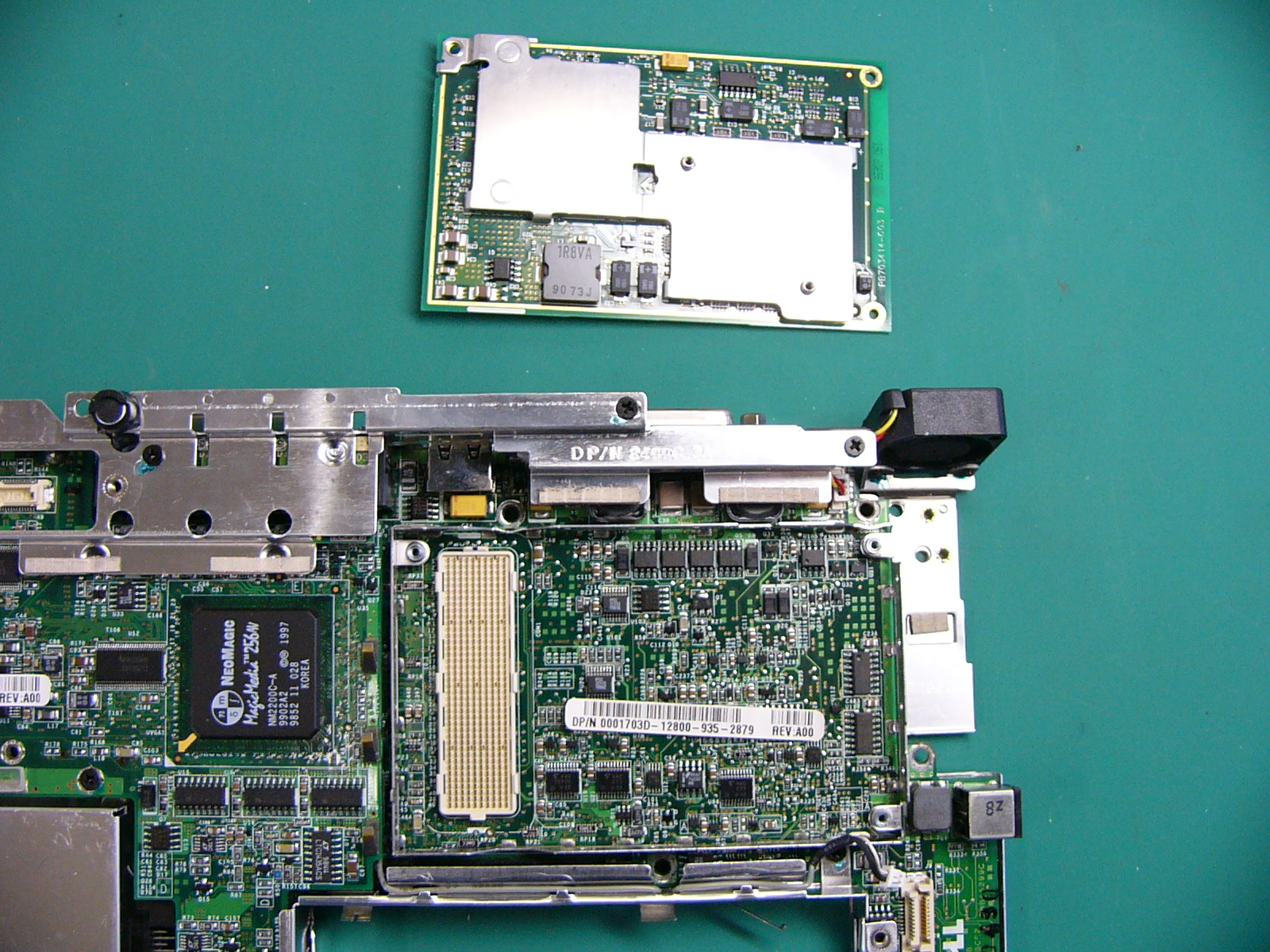

本当は、マザーボードを
外さなくてもCPU基盤は
取り外せます。

CPU基盤のネジを外して
CPUを取り外します。
細めのドライバーなどで
ゆっくり少しづつ「はがし」
ていきますが、無理な
力を加えるとマザーボード
とのコネクタがすぐ壊れ
そうです。

このCPUは、MMC−2と
呼ばれる基盤タイプの
ものです。

CPU基板の取り外し
CPU基板(MMC-2)
