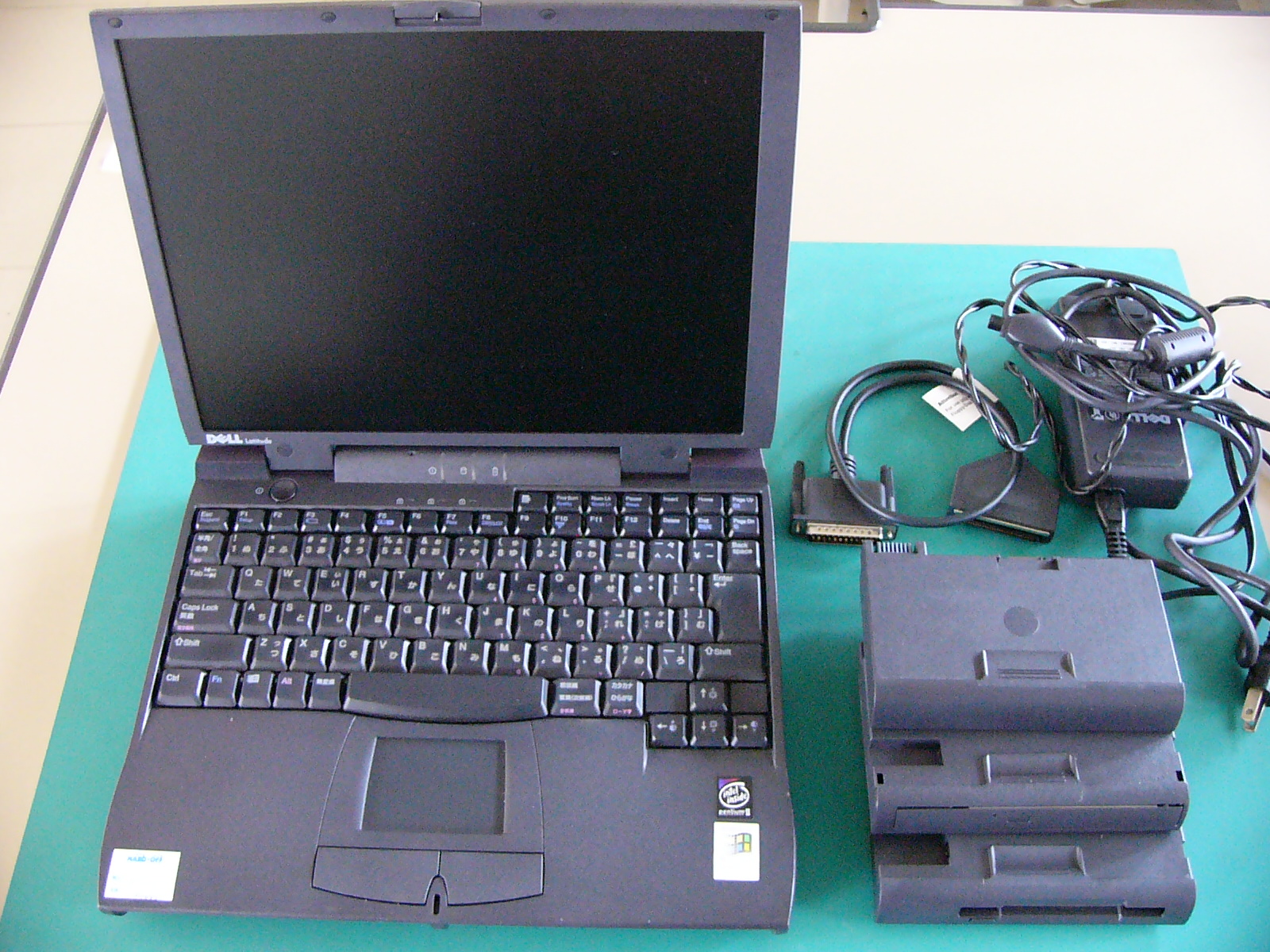

| まず、正面からの 全体像です。 右側に積んであるのは |
 |

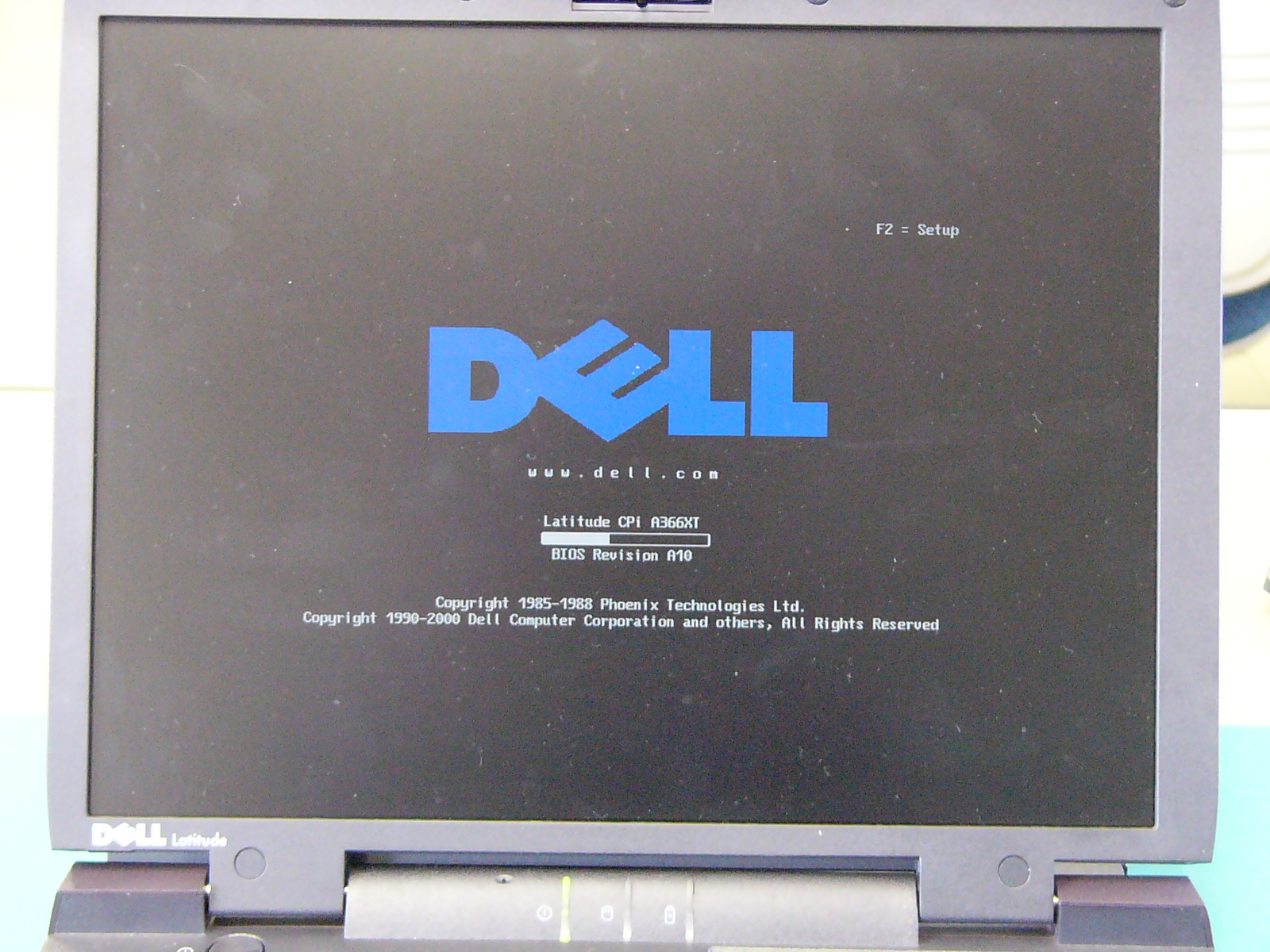

| 「起動画面」 電源オン時のパワーオン セルフ（ＰＯＳ）テストの 画面です。 この時点で、「Ｆ２」キーを 押しても、パスワード入力 画面に進みます。 |
 |
| BIOSパスワードの入力 画面 この画面状態のままパス |
 |

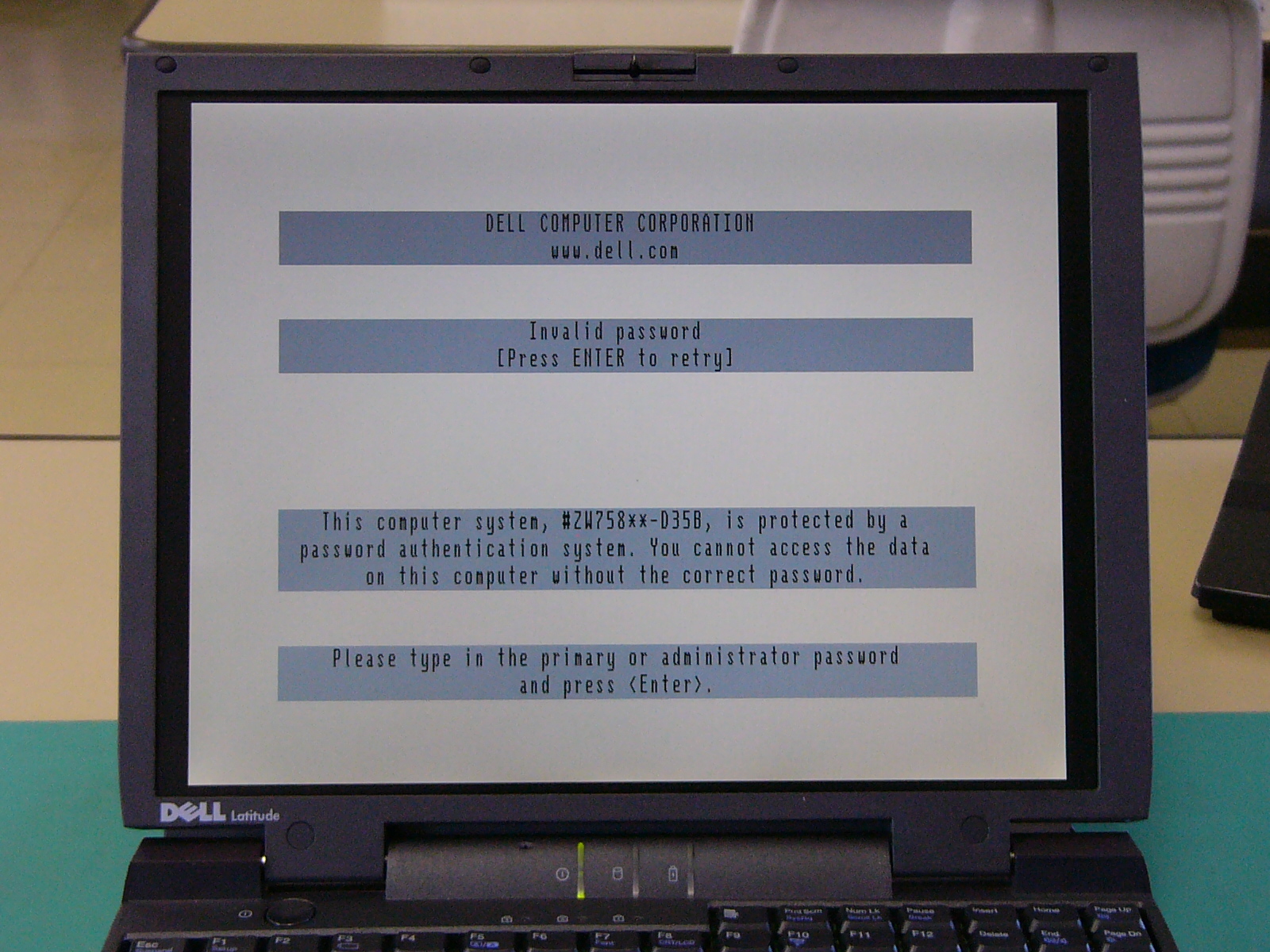

| パスワードが違っていると エラーになります。 （３回間違えると 電源が切れます。） 悲しい画像だ！（；_；）泣 |
 |

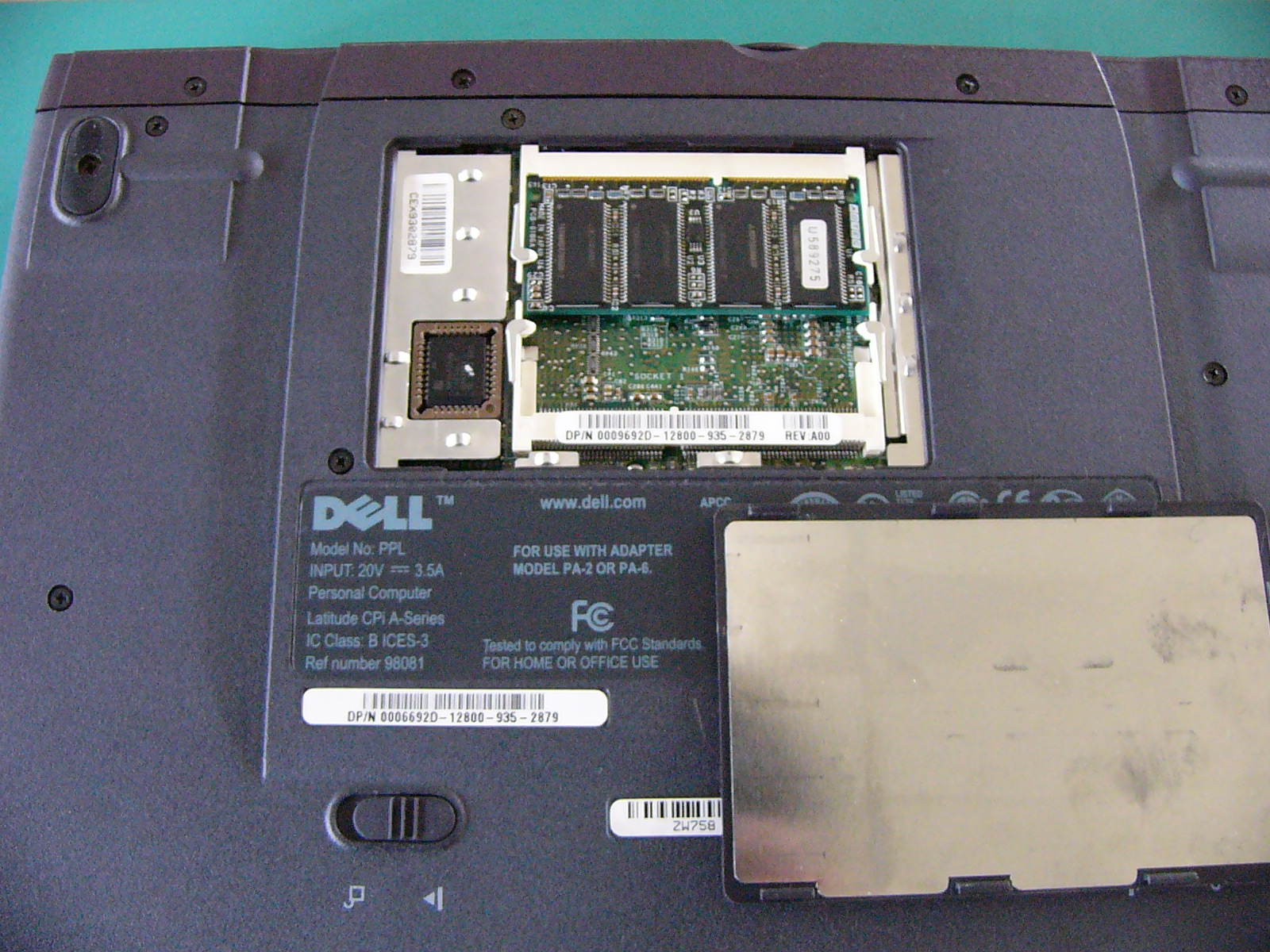

| 裏面のメモリスロットと フラッシュ（FLASH）メモリ です。 （メモリスロット横の黒い 四角いICチップがBIOS を格納しているフラッシュ メモリです。） |
 |

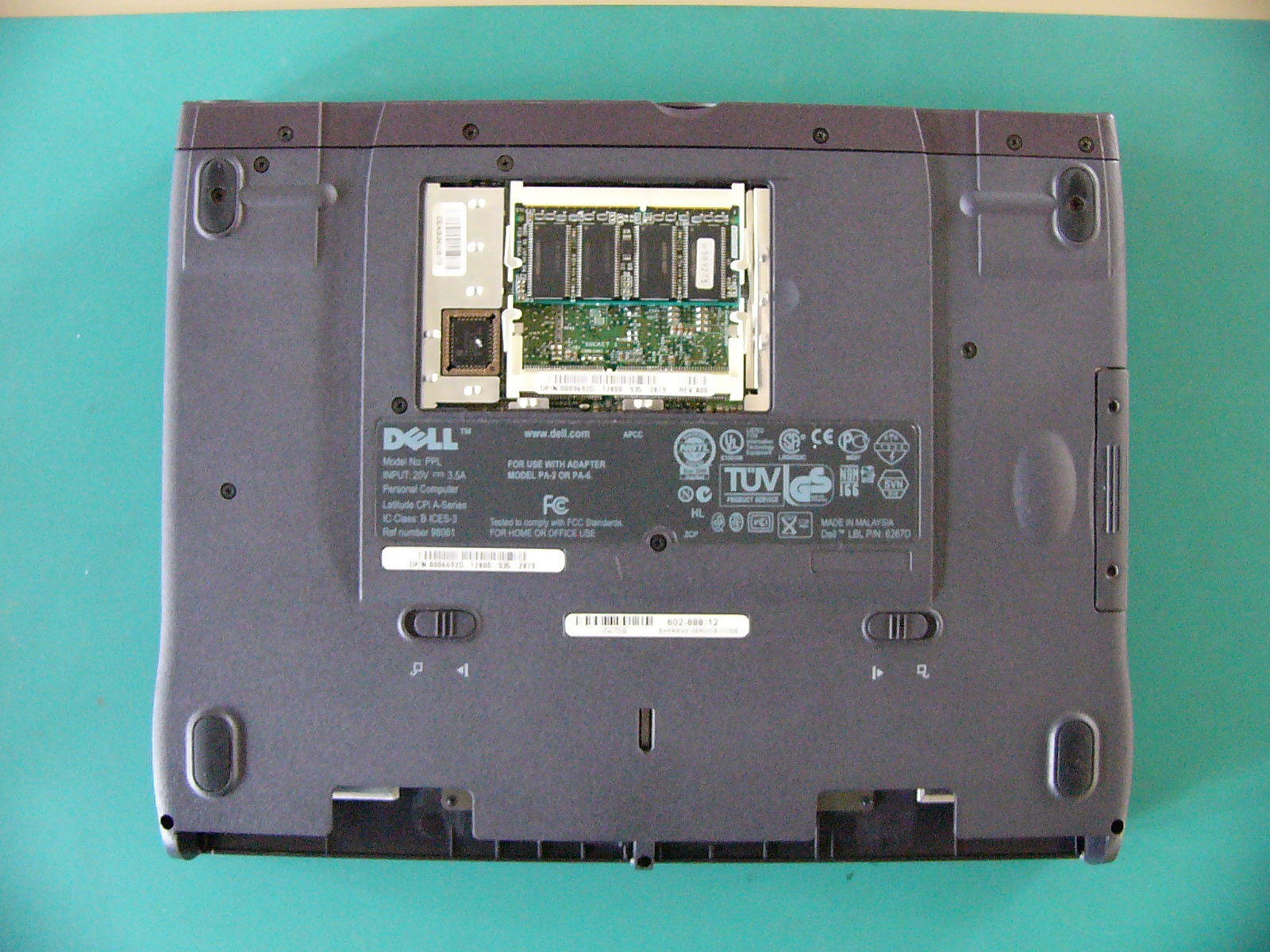

| 裏面全体の画像です。 ここから、見えるねじを すべて外します。 （長さの違う３種類のねじ がありますが、長いもの がキーボードの固定用 です。） |
 |

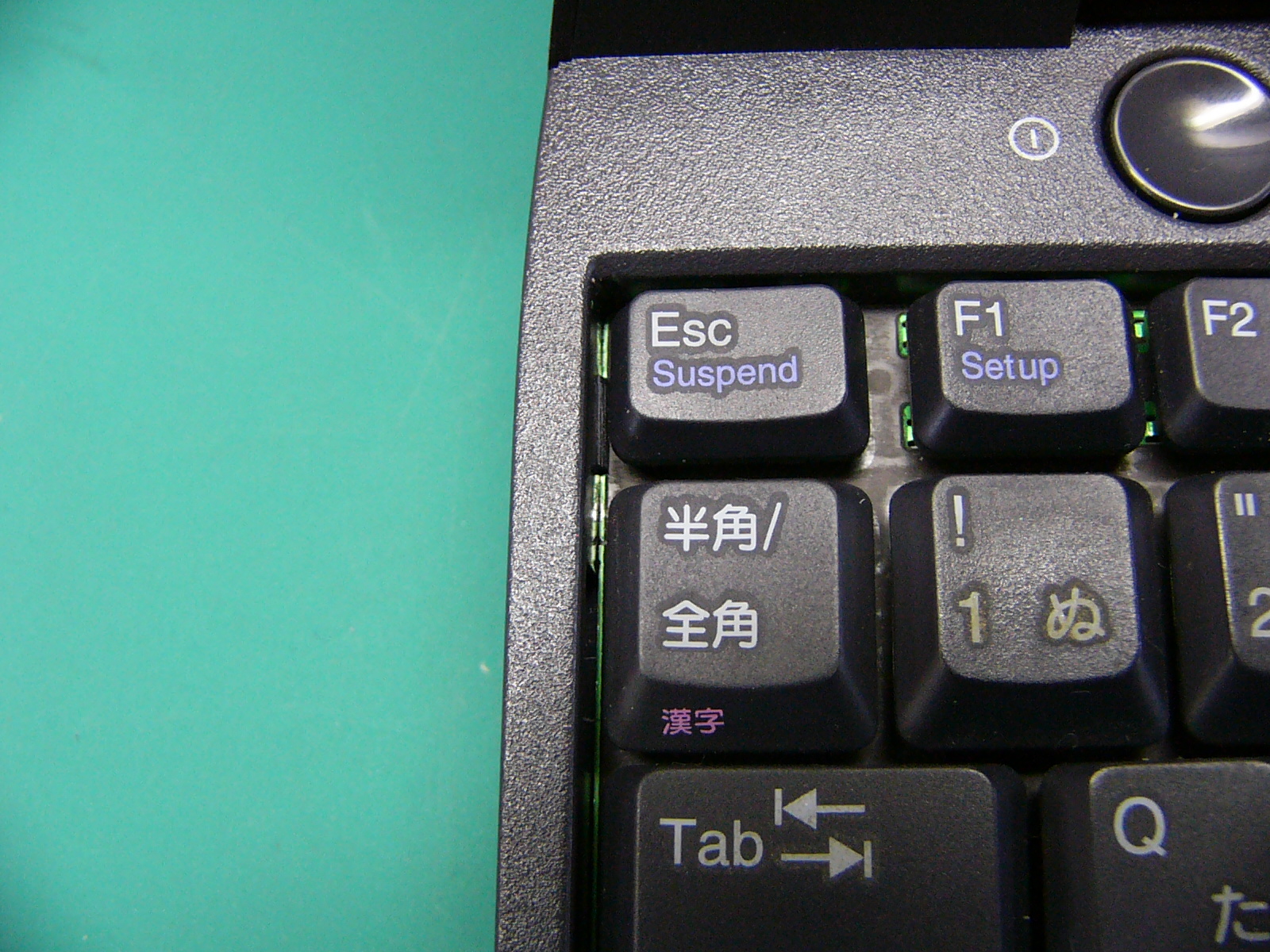

| キーボードの固定ツメ（１） （このツメを最初に 外します。） |
 |

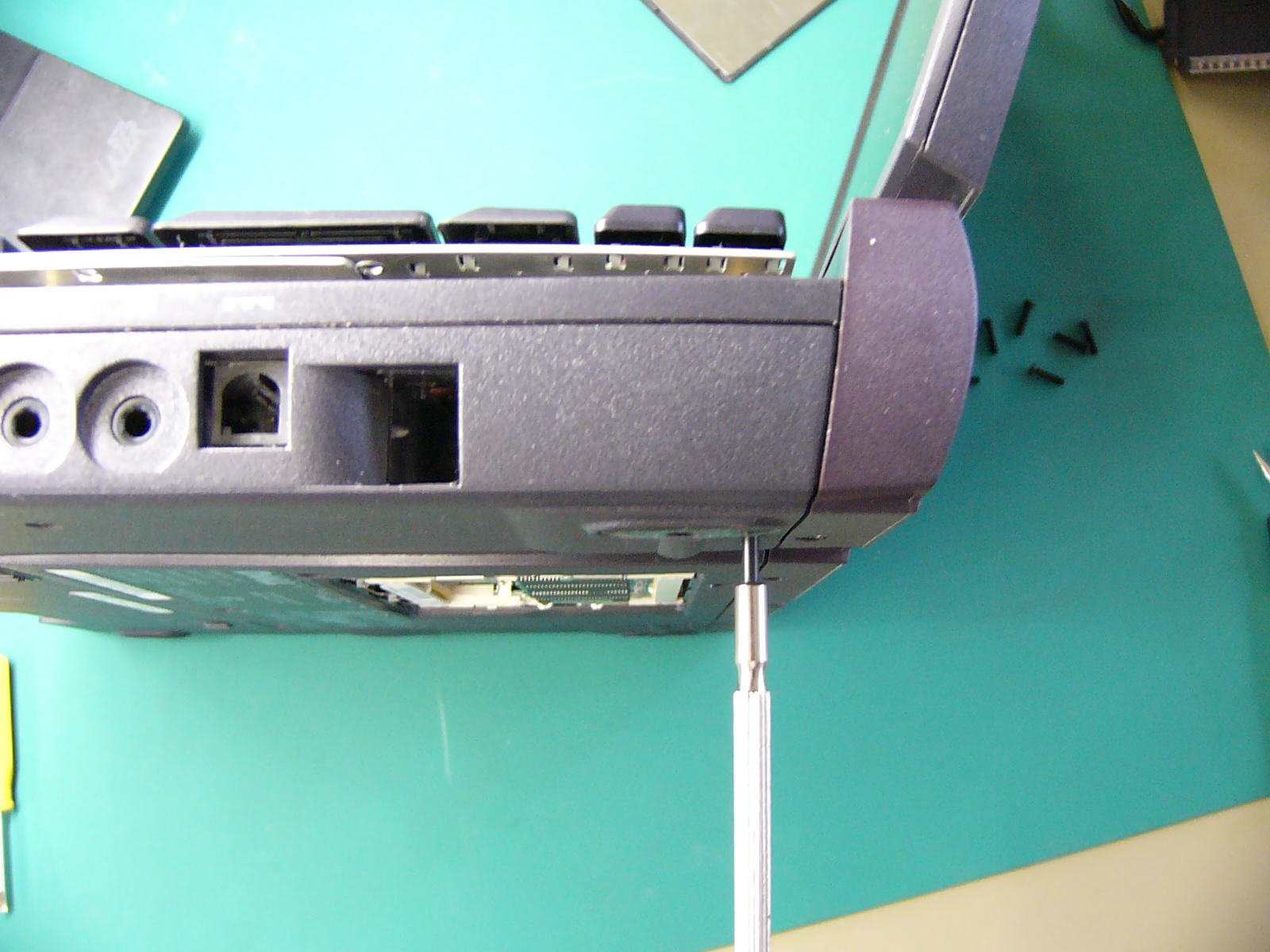

| キーボードの固定ねじを 外した穴から細い ドライバーを差し込み、 キーボード右側を浮かせ ます。 |
 |
| 右側手前にあるツメを 外してキーボードの右側 を浮かせたところ。 |
 |
| キーボードの固定ツメ（２） （このツメは、外す必要は ありません。 キーボード右側を浮かせ た後、ずらして外します。） 無理に外そうとすると、枠を 破損します。 |
 |

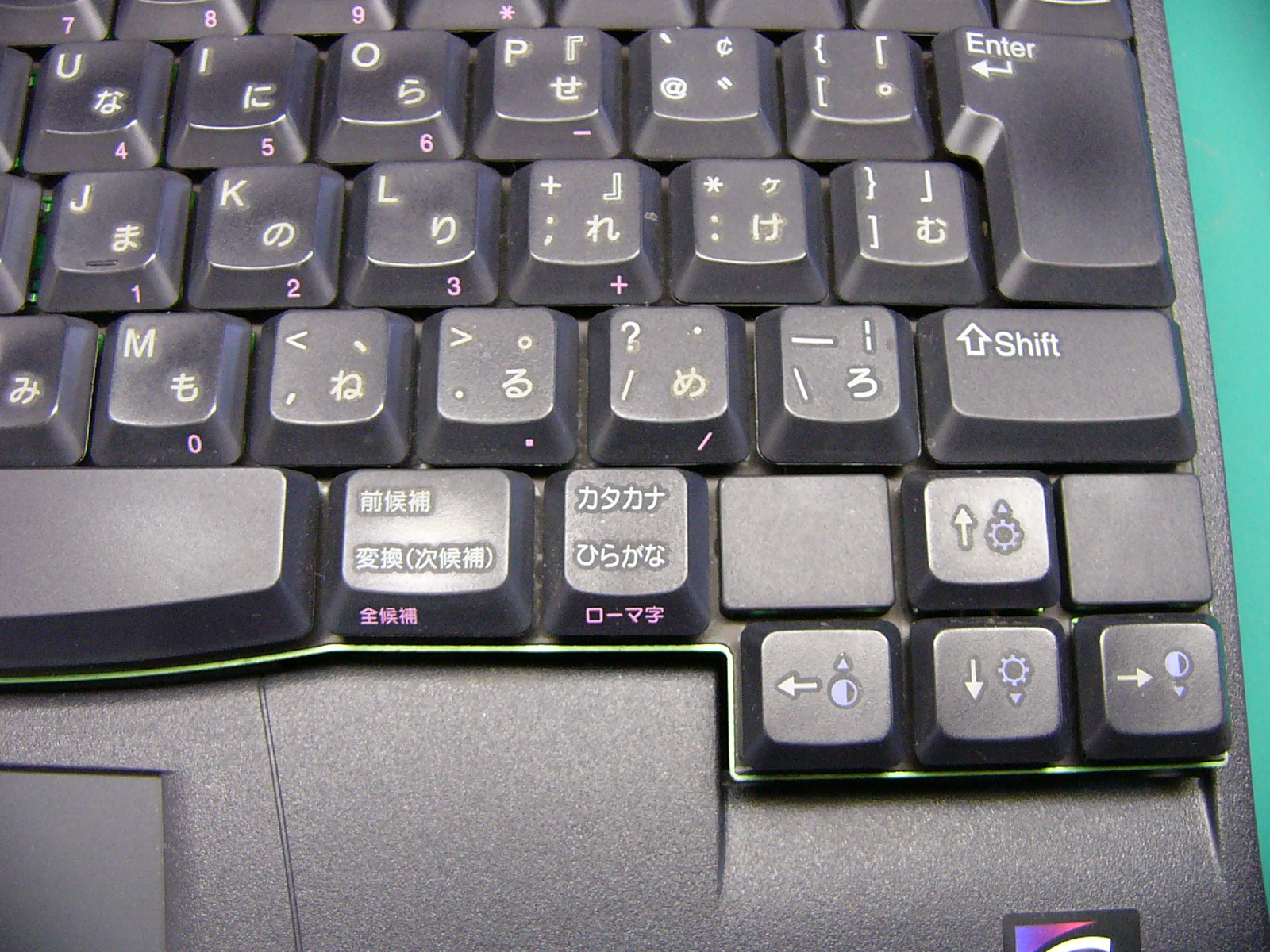

| キーボードの固定ツメ（３） （このツメもキーボード右側 を浮かせて外します。） キーボードの取り付け時は 左側から押し込むような感じで 取り付けます。 |
 |
| 左側手前にあるツメを 外してキーボードを浮 かせたところ。 （キーボードが、なかなか 外れなかったので、 ドライバーでツメを 外してみました。） |
 |

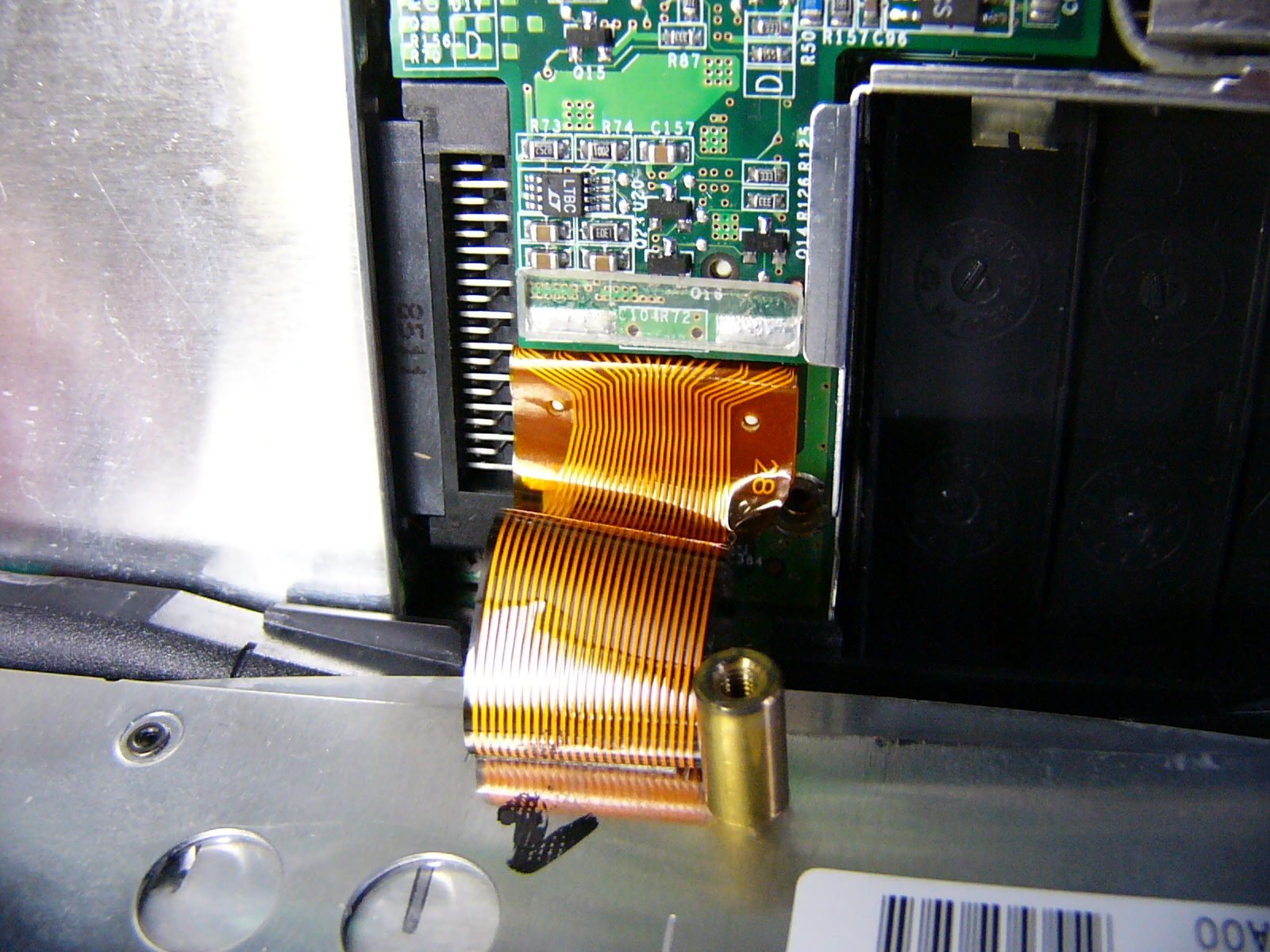

| キーボード接続用の フレキシブルケーブル を外します。 普通に外せますが、場所 が狭く、コネクタも小さい ので慎重な作業が必要 です。 |
 |

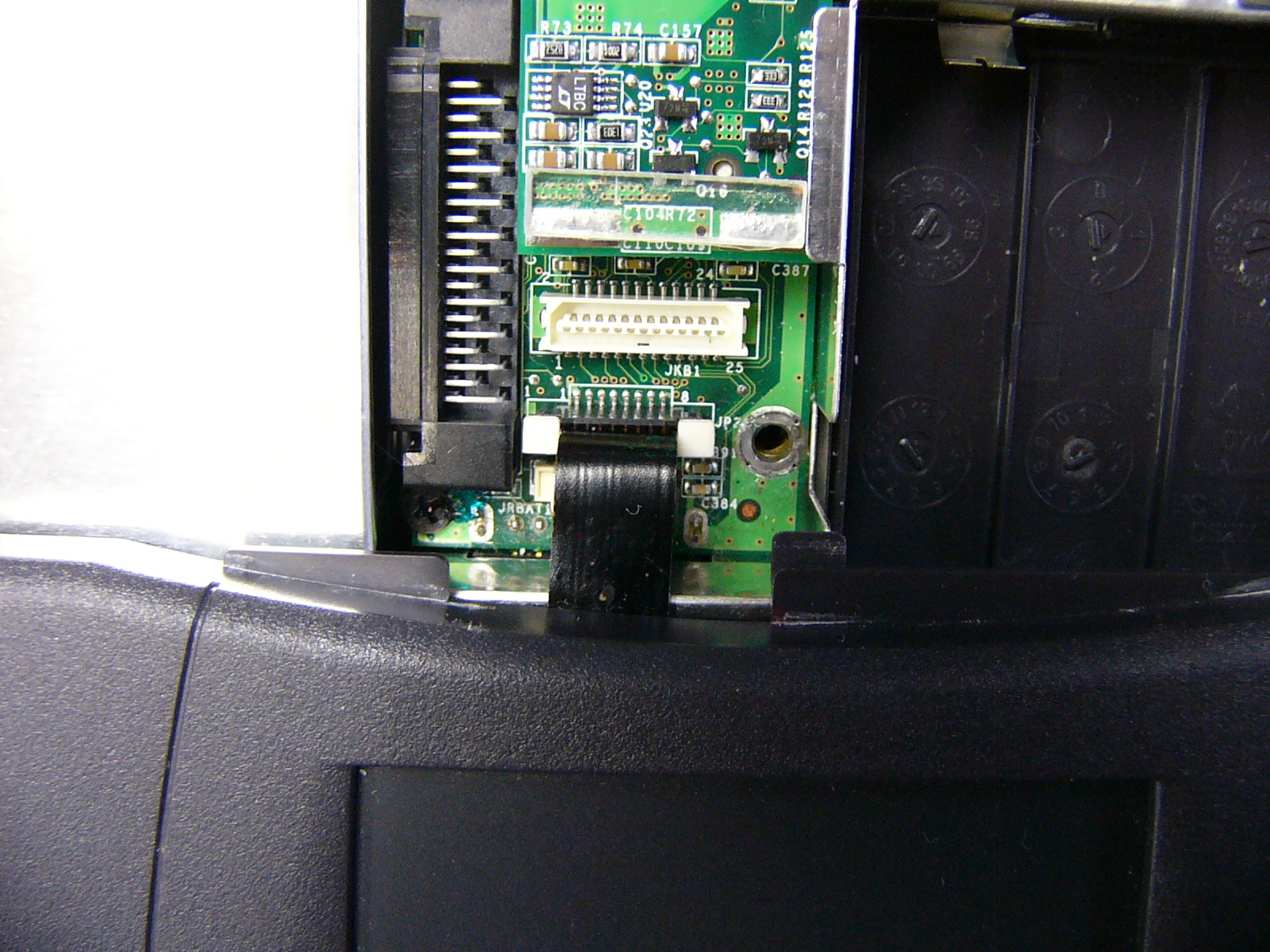

| キーボードのフレキシブル ケーブルを外したところ。 この時点で、フラットパネル 用の黒いケーブルも外して おきます。 こちらは、コネクターの ストッパーが外れれば、 簡単に取れました。 |
 |

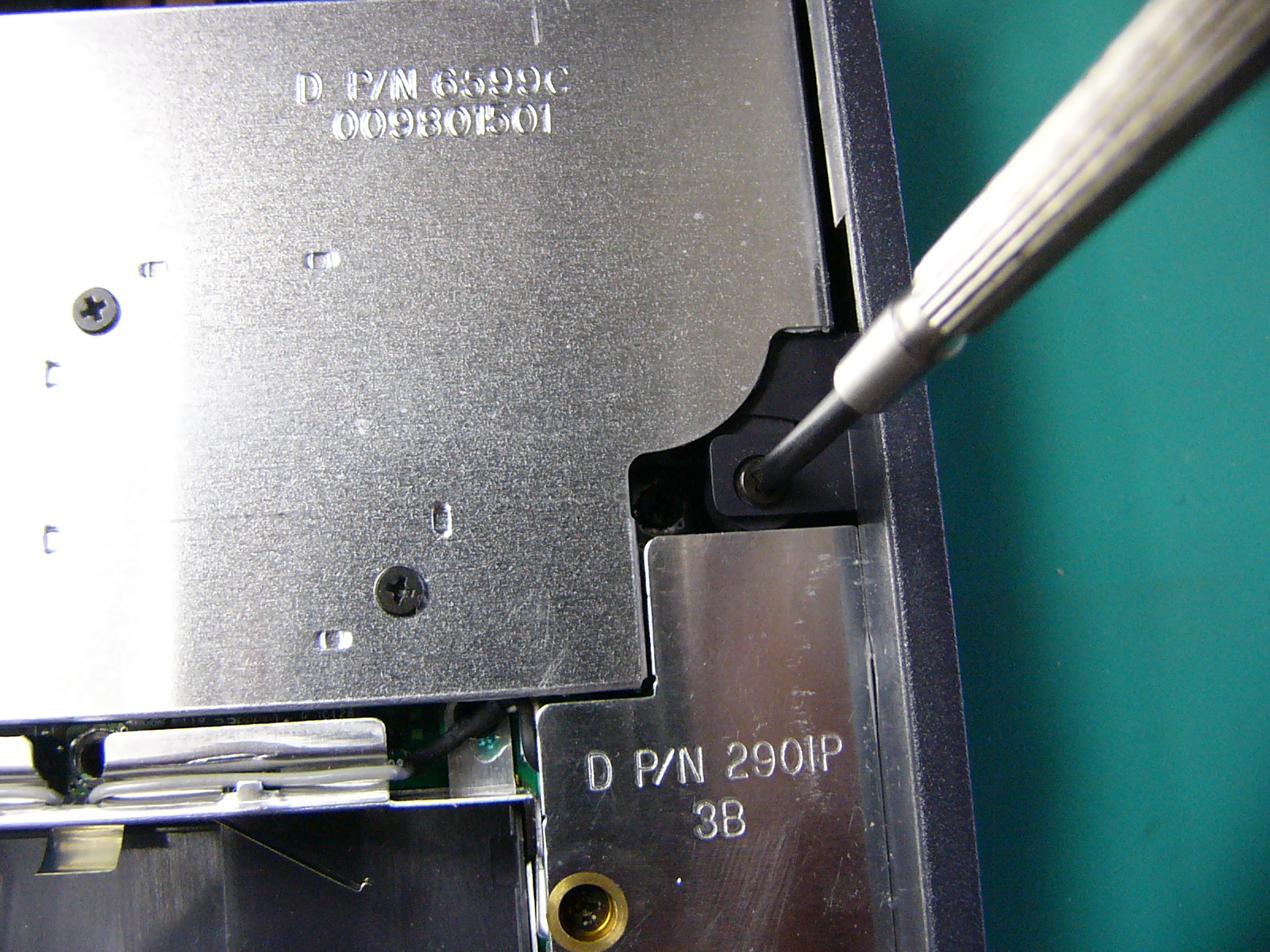

| キーボードの外枠 （パームレスト）を 外すため、隠しねじを １本、外します。 （最初は、これが判らな かったため、外枠を壊 しそうになりました。） |
 |

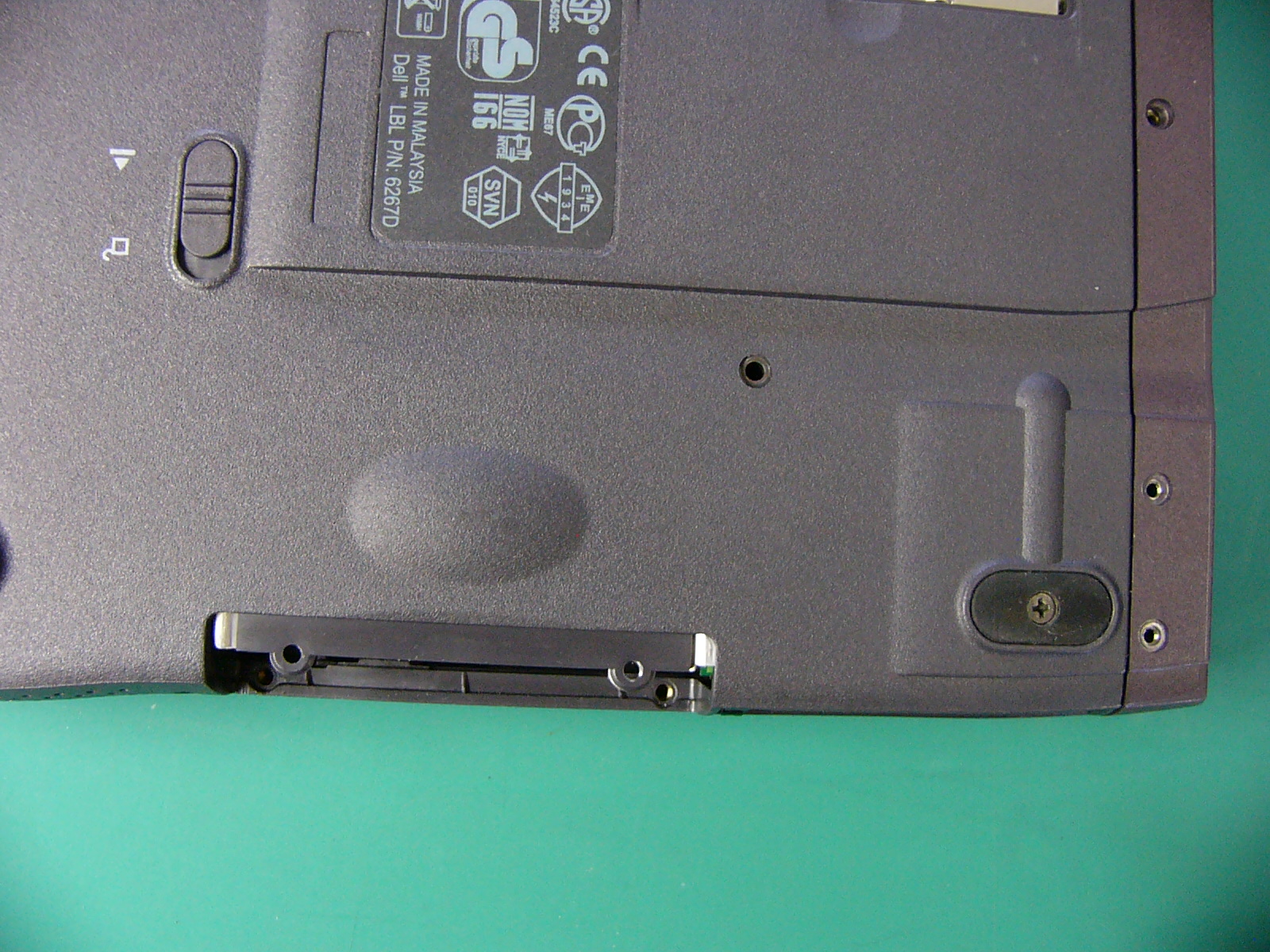

| 外枠（パームレスト）の 取り外しには、HDD ケースの固定ねじと ケース下のねじも外さ なければなりません。 |
 |

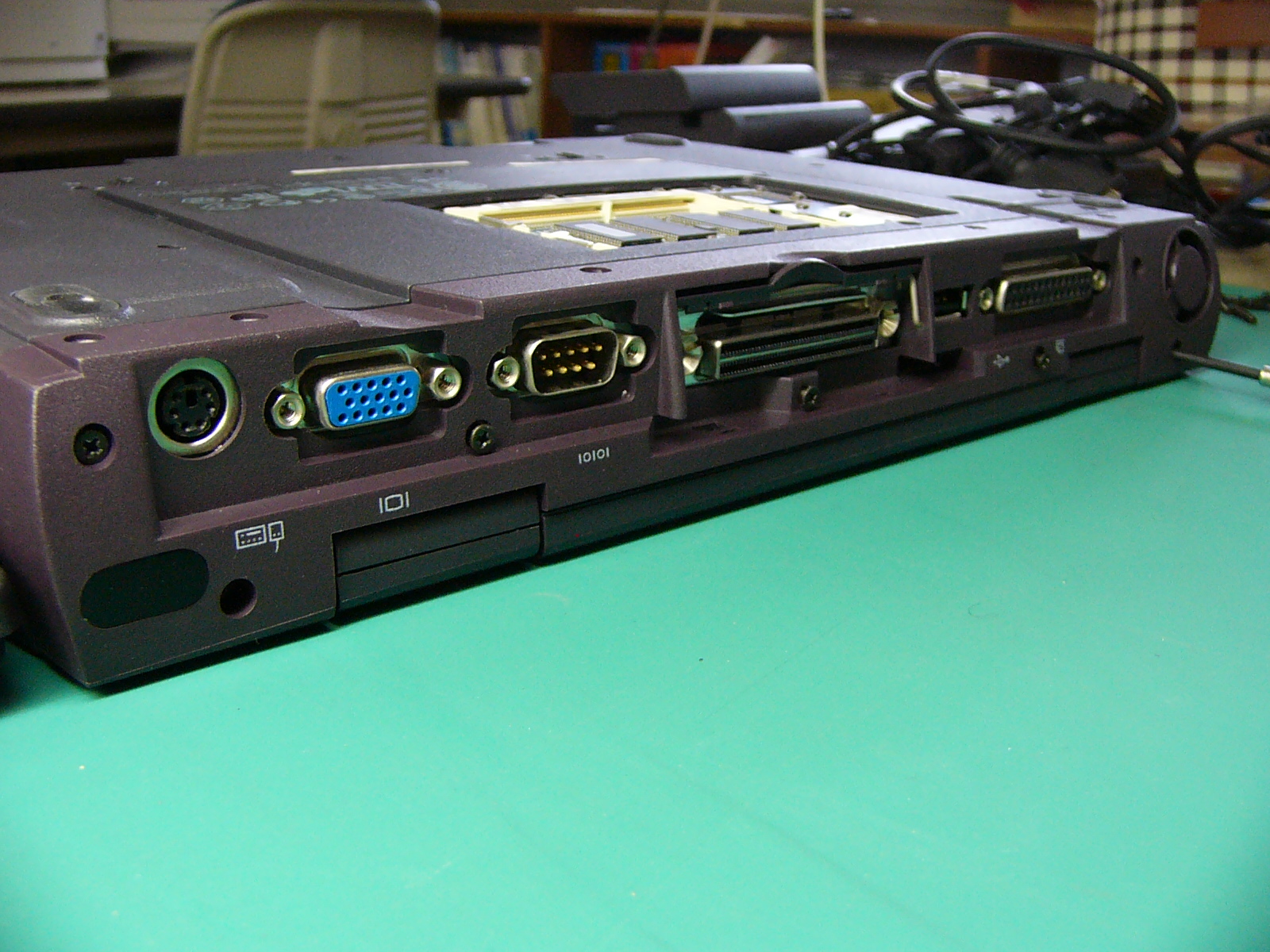

| さらに、本体背面の I/Oパネルカバーを 取り外すため、ねじを すべて取り外します。 （結局、全部のねじを 外します。） |
 |
| キーボードおよび 背面のI/Oパネル カバーを外したところ |
 |

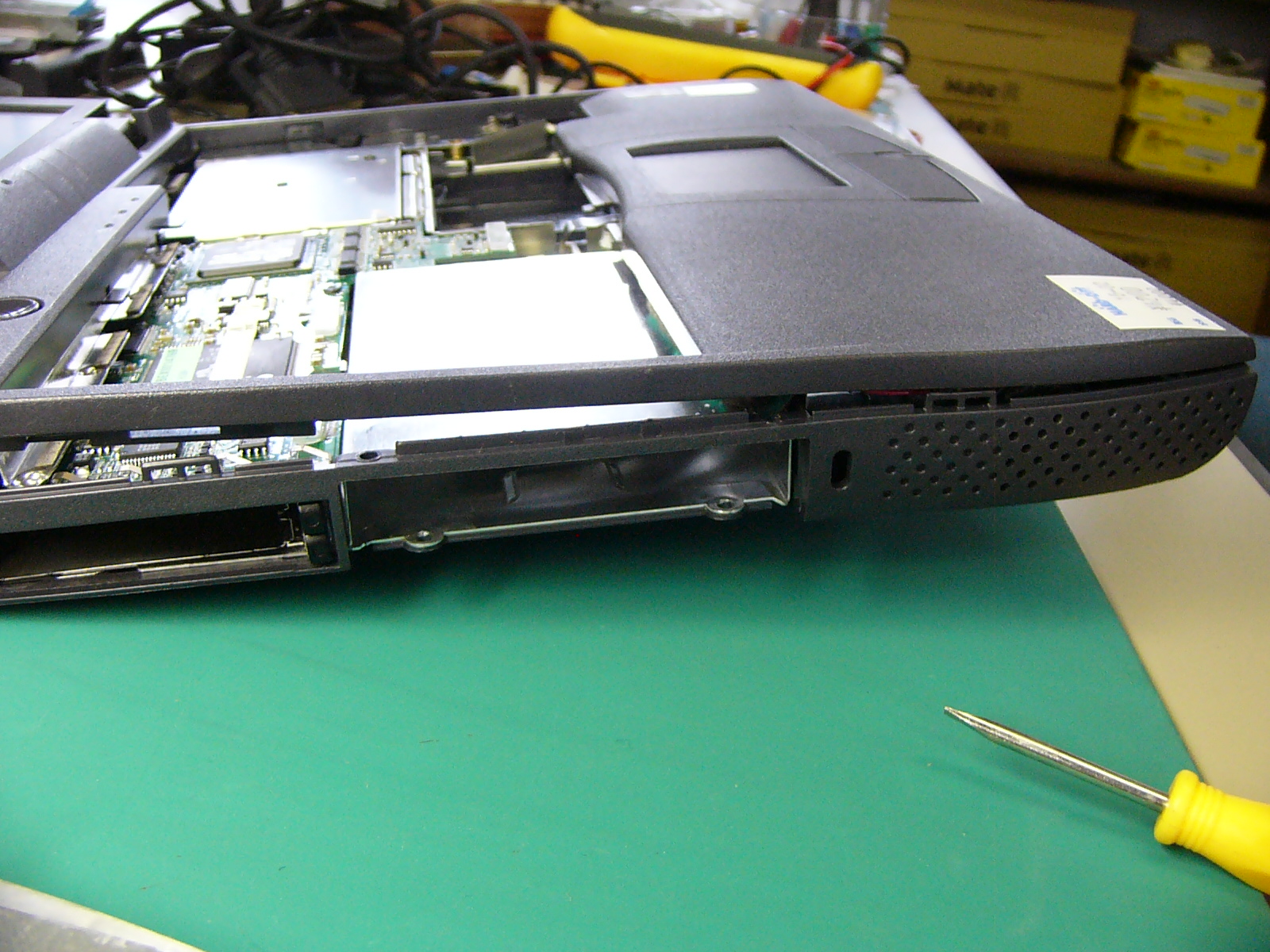

| いよいよ 外枠（パームレスト）が 外れます。 |
 |

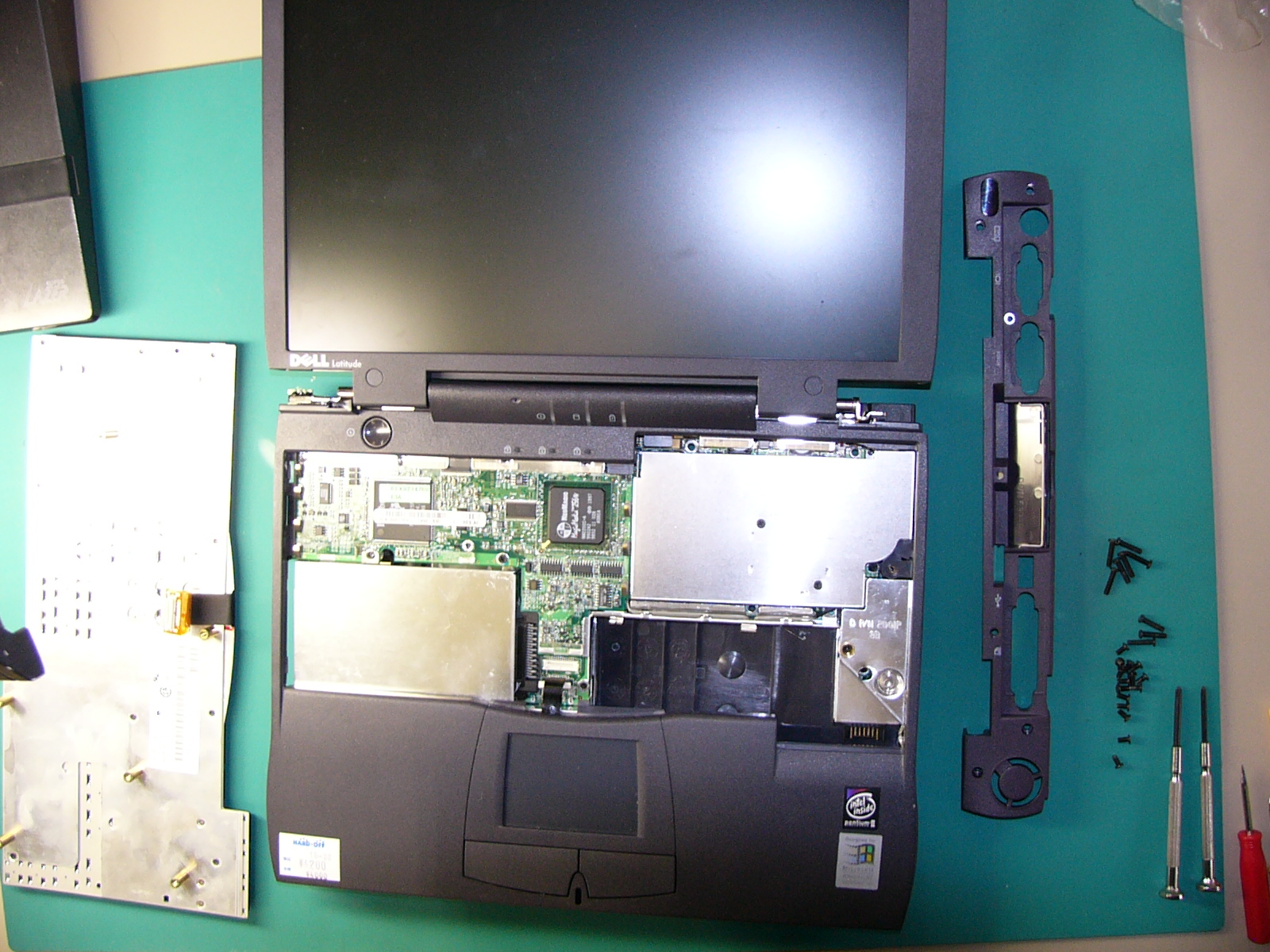

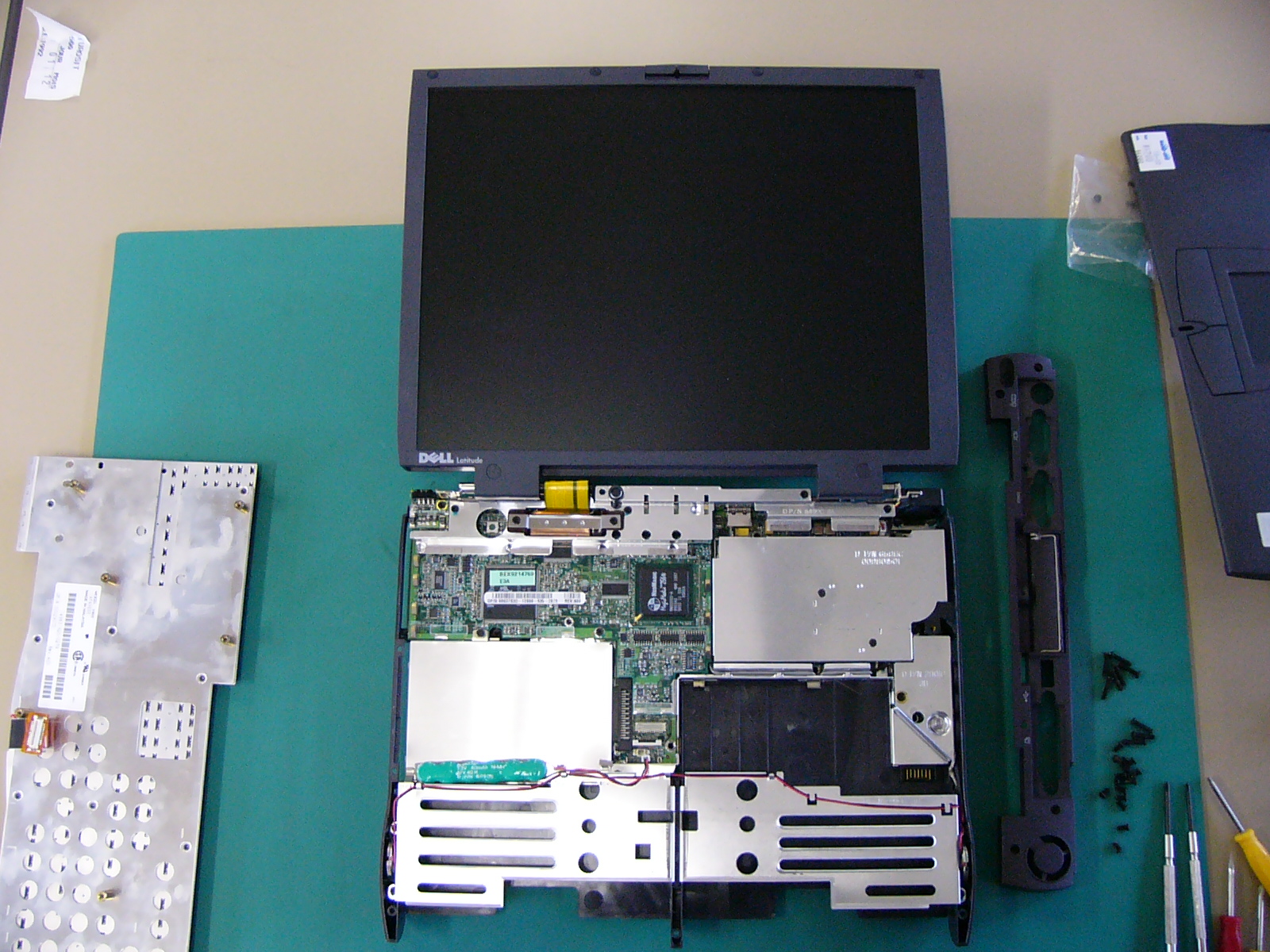

| 外枠を外したところ |  |

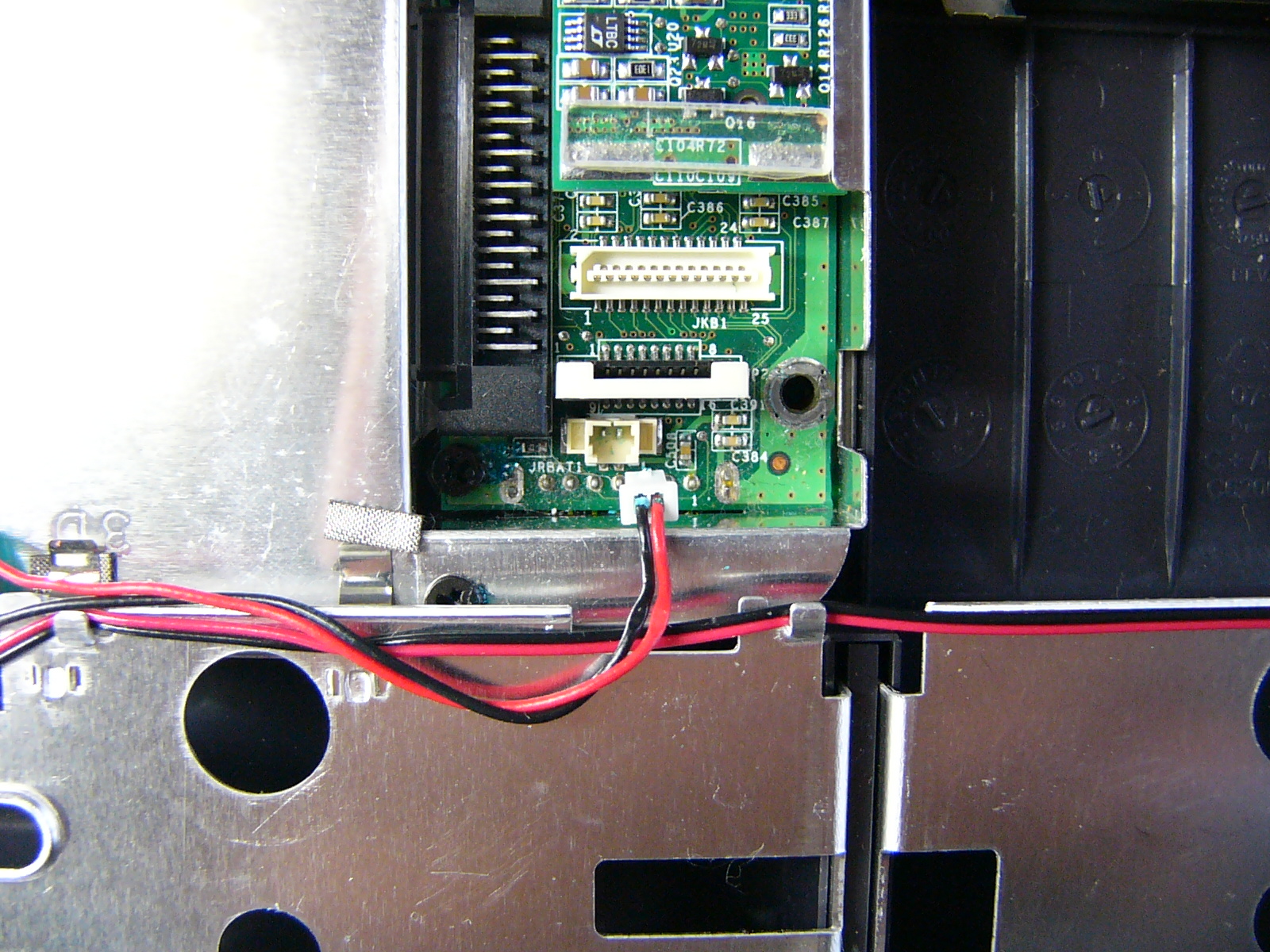

| 外枠（パームレスト）が 外れて、システムクロック のバックアップ電池が 見えました。 |
 |
| この線を外せば、今回の 分解目的は達成です。 |
 |
